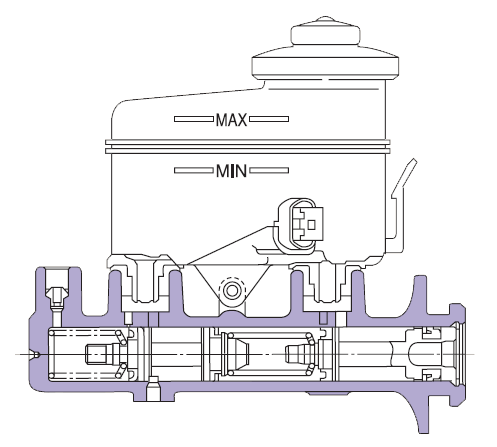

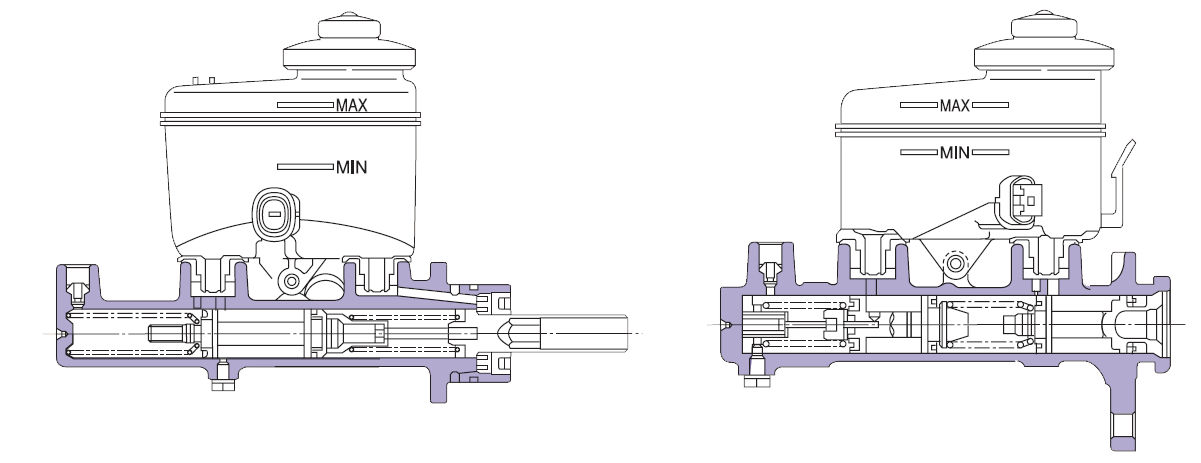

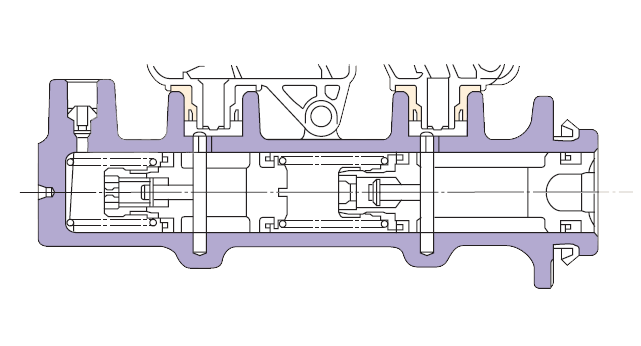

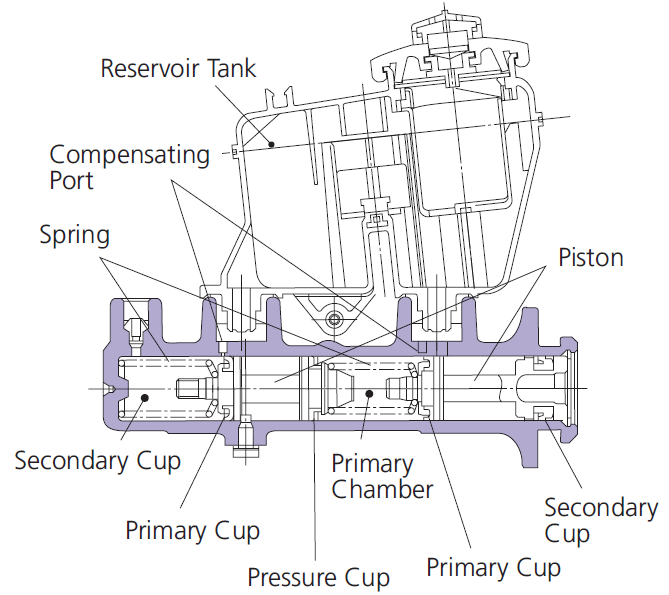

브레이크 마스터 실린더는 브레이크 작동을 제어하기 위해 필요한 유압을 제공하며, Body, Piston, Cup, Spring, Reservoir Tank 로 구성되어 있습니다.피스톤이 브레이크 액을 밀어내면서 primary cup 이 실린더 내부 유압을 밀폐하여 압력을 형성 하게 되며, secondary cup은 피스톤의 움직임을 안정적으로 유지하고 브레이크액 누출을 방지하는 역할을 담당합니다. 본체의 중앙에는 pressure cup이 위치하여 브레이크액을 primary chambers , secondary chambers로 분리하여 실린더 내부에서 유체가 혼합되거나 역류하지 않도록 막아주며, 각 챔버가 독립적으로 압력을 형성할 수 있도록 보장합니다. 이로 인해 브레이크 시스템은 더 안정적이고 균형 있게 작동하게 됩니다.

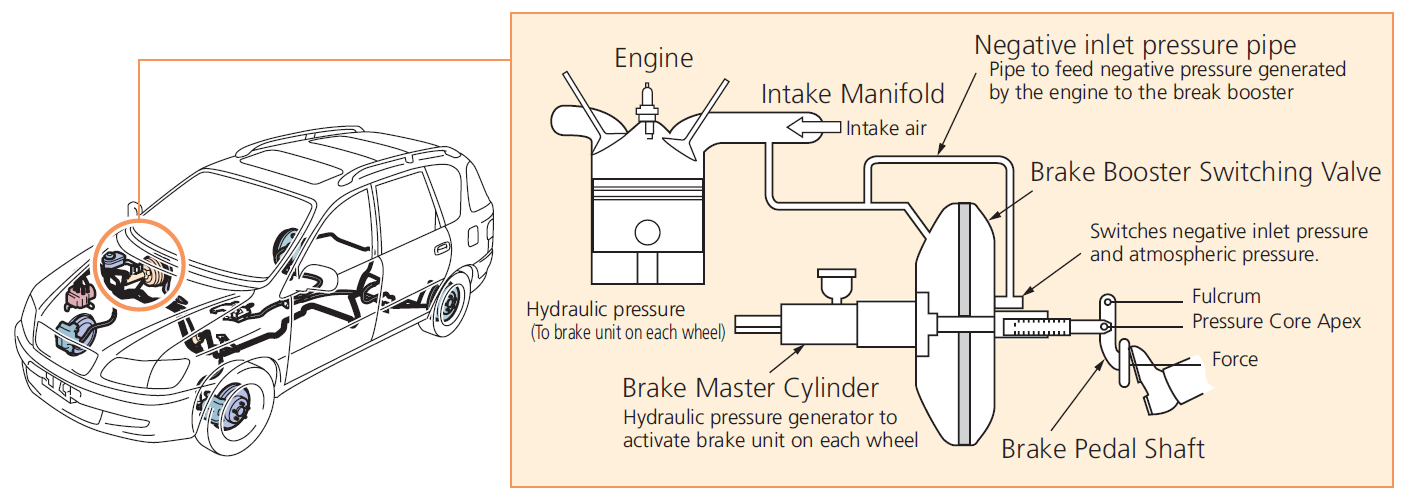

브레이크 페달을 밟으면 피스톤이 앞으로 밀려 나가면서 primary cup이 reservoir tank로 연결된 오일 유출 포트를 차단하게 되며, 생성된 실린더 내부의 압력으로 브레이크액이 브레이크 라인을 통해 wheel cylinder로 전달 됩니다.primary cup이 주로 압력을 발생시키는 반면, secondary cup은 이를 보조하면서 유체 누출을 방지하고 시스템 안정성을 강화합니다. 브레이크 페달을 놓으면, 유압으로 인해 브레이크 라인 내부에 있던 브레이크 오일이 return spring의 복원력으로 인해 피스톤을 뒤로 당겨져 브레이크액을 다시 Reservoir Tank로 되돌려 보내게 됩니다.
